很多人在使用CAD制圖的過程中，雖然知道基本的制圖方法，但是對于一些有難度的操作還是有一些困難的，例如對圖形進行角度標注，那么應該怎么樣對CAD中的圖形進行標注呢？
操作方法介紹：
1.首先我們打開CAD繪圖軟件，在模型空間中我們通過繪制軸測圖來進行角度標注，在繪圖區我們通過按住shift加鼠標右擊彈出選項選擇對象捕捉設置，如下圖所示。

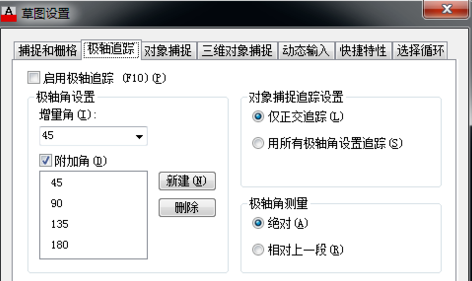

2.通過選擇極軸追蹤選項卡，我們能夠看到需要設置的選項。
3.通過點擊啟用極軸追蹤，在增加角處依次設置45°角、90°角、135°角和180度角。完成如下圖所示。
4.點擊確定，我們通過繪制下圖圖案來接著進行角度標注的設置。

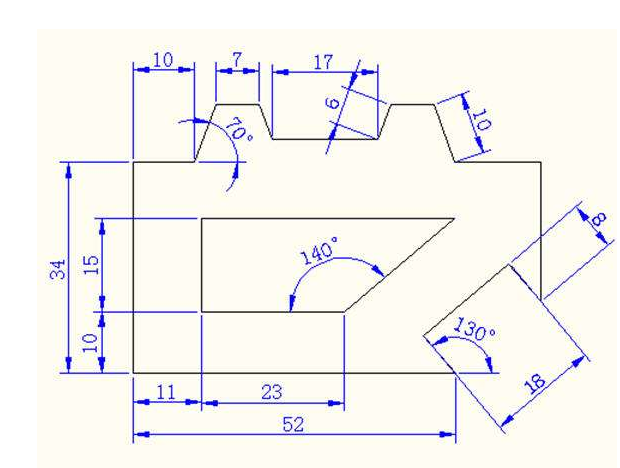

5.這里需要講述在軸測圖中角度45°和135°為直角90°，通過下圖完成圖進行標注角度。
6.通過插件命令JDBZ進行標注，如下圖所示。
