很多工程師和設計師在CAD中繪制圖紙時,有的時候會為了突出效果或者是標出重點,就需要把一些實線轉換成虛線,那么具體怎么操作呢?下面小編就分享一下在CAD中畫虛線的方法吧!
操作方法介紹:
1.打開電腦上的CAD軟件,在繪圖區繪制一個長方形,如圖,長方形的對角線需要用虛線畫出。
2.在頁面上方的眾多工具框中找到特性的工具框,并拖動工具框到顯眼的位置,特性工具框的樣子如圖所示。
3.點擊特性工具框中的第二個圖標線性控制,在線性控制的下拉菜單中點擊其他,進入到詳細設置頁面。
4.如圖,彈出線性管理器對話框,在線性過濾器處選擇顯示所有線性,可以看到下方的展示處依然沒有虛線選項,點擊頁面右上角的加載。

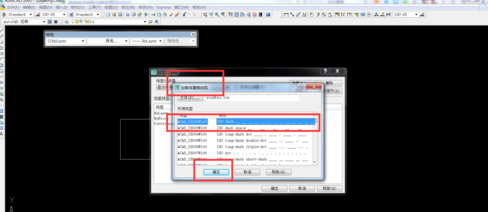

5.此時彈出加載線性對話框,在可用線性中選擇一個自己認為合適的虛線,選擇完成后點擊確定。
6.返回到線性管理器,在展示區顯示有剛才添加的虛線,選擇此虛線點擊確定。
7.在命令欄輸入直線的命令l,在長方形中繪制對角線,如圖,繪制出來的對角線即為虛線。在繪制其它圖形時使用虛線也可用以上方法。
