半圓百分比進度圖，是指表達工作進度完成百分比比例的特殊餅圖，案例包括數據模型建立、格式設置、添加數據標簽等內容。下面，小編就來帶領大家一起制作一份半圓百分比進度圖。

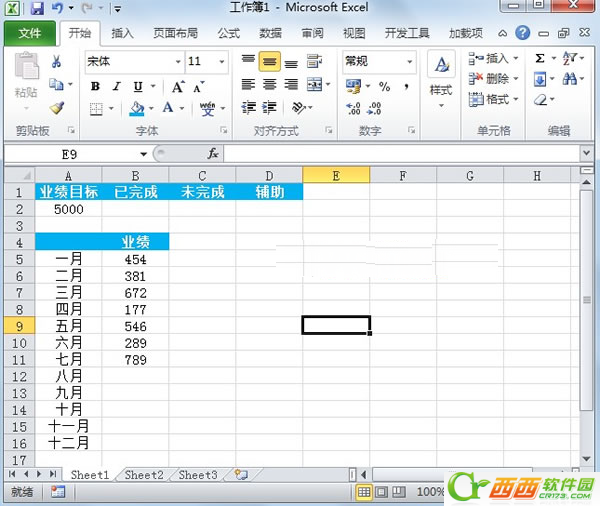

1.創建圖表，必須要有數據，我們先啟動Excel2010，簡單的輸入一些數據，包括業績目標，未完成和完成的百分比，各個月份的業績情況。
2.我們看到上方有完成以及未完成的單元格，是用來計算比例的，先在已完成所屬的單元格輸入公式：=sum(B5：B16)/A2，意思是計算B5：B16區域的數據之和，然后除以A2單元格數值，也就是業績目標5000，得到的就是完成的比例，這里提醒大家公式要在英文半角狀態下輸入才有效。
3.對于未完成的比例，可以直接用1減去完成的比例即可。然后在輔助列輸入100%。
4.選擇B1：D2單元格區域，單擊菜單欄---插入--“圖表”--“餅圖”，選擇二維餅圖中的第一種樣式。

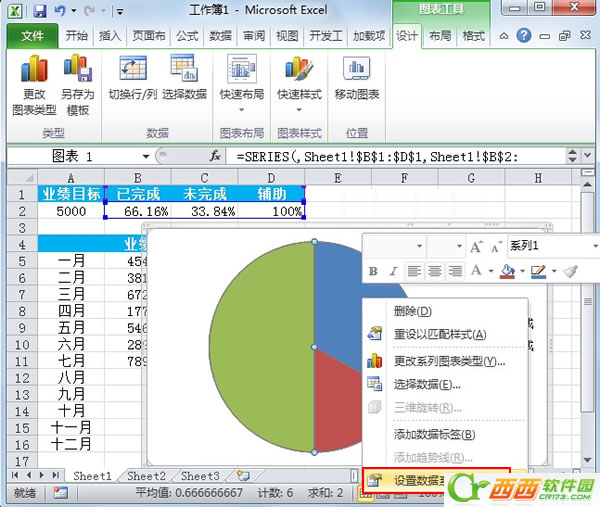

5.餅圖插入進來，但是感覺是左右分開的，并非上下分開，右擊圖表，從彈出的右鍵菜單中選擇“設置數據系列格式”。
6.彈出設置數據系列格式對話框，在系列選項標簽中，將第一扇區起始角度設置為270.

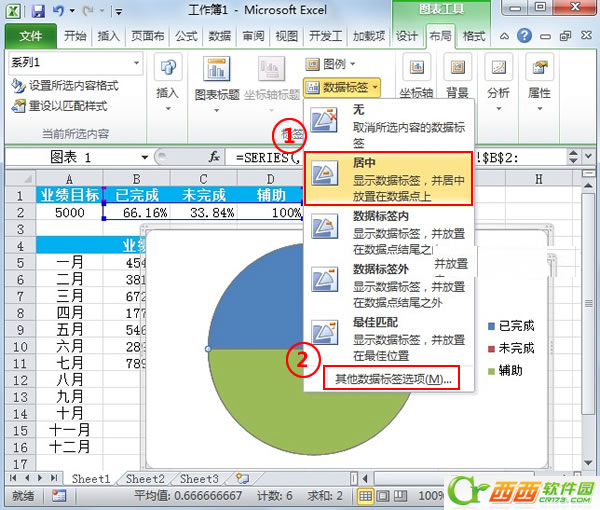

7.選中圖表，單擊菜單欄--布局--數據標簽，先將其設置為居中，然后重復操作，點擊最下面的其他數據標簽選項。
8.彈出設置數據標簽格式對話框，我們?cè)跇?biāo)簽選項中直接勾選類別名稱，關閉對話框。

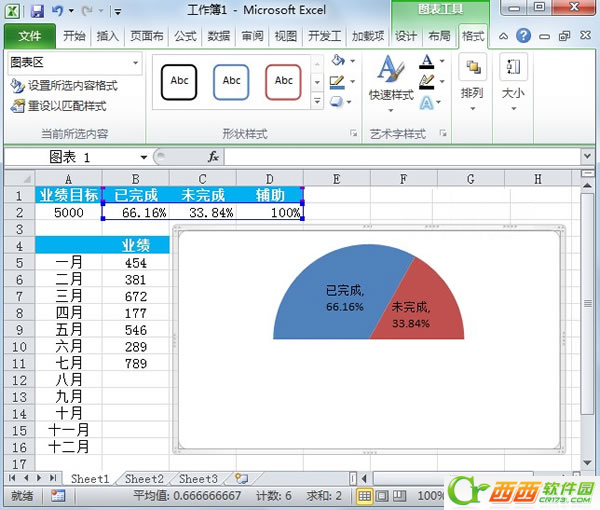

9.此時圖表各個區域已經含有百分比的數據標簽，對于輔助列產生的區域，此時已經無意義，我們先刪除上面的標簽，按下Delete鍵，刪除標簽，然后選中此區域，單擊菜單欄--格式--顏色填充，將顏色設置為與底色一樣的顏色，這里是白色。
10.這樣，下方的半圓區域就看不見了，只剩下上面的半圓，半圓百分比進度圖就制作好了。
