PLC程序詳解和初學者必須掌握的幾個梯形圖

一、時間繼電器：

TON　使能＝1計數，計數到設定值時（一直計數到32767），定時器位＝1。使能＝0復位（定時器位＝0）。

TOF　使能＝1，定時器位＝1，計數器復位（清零）。使能由1到0負跳變，計數器開始計數，到設定值時（停止計數），定時器位＝0。如下圖：



圖1：使能＝1時，TOF（T38）的觸點動作圖



圖2：使能斷開后，計數到設定值后，TOF（T38）的觸點動作圖（其中T38常開觸點是在使能由1到0負跳變后計數器計時到設定值后變?yōu)?的）

TONR　使能＝1，計數器開始計數，計數到設定值時，計數器位＝1。使能斷開，計數器停止計數，計數器位仍為1，使能位再為1時，計數器在原來的計數基礎上計數。

以上三種計數器可以通過復位指令復位。

正交計數器　A相超前B相90度，增計數

　　　　　　B相超前A相90度，減計數

當要改變計數方向時（增計數或減計數），只要A相和B相的接線交換一下就可以了。

二、譯碼指令和編碼指令：

譯碼指令和編碼指令執行結果如圖所示：



DECO是將VW2000的第十位置零（為十進制的1024），ENCO輸入IN最低位為1的是第3位，把3寫入VB10（二進制11）。

三、填表指令（ATT）

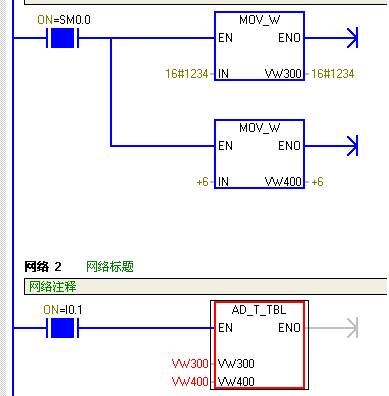

S7－200填表指令（ATT）的使能端（EN）必須使用一個上升沿或下降沿指令（即在下圖的I0.1后加一個上升沿或下降沿），若單純使用一個常開觸點，就會出現以下錯誤：



這一點在編程手冊中也沒有說明，需要注意。其他的表格指令也同樣。

四、數據轉換指令

使用數據轉換指令時，一定要注意數據的范圍，數據范圍大的轉換為數據范圍小的發注意不要超過范圍。如下圖所示為數據的大小及其范圍。

（1）BCD碼轉化為整數（BCD＿I）

 關于什么是BCD碼，請參看《關于BCD碼》。

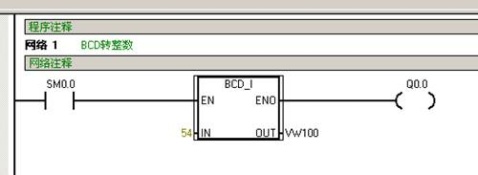

BCD碼轉化為整數，我是這樣理解的：把BCD碼的數值看成為十進制數，然后把BCD到整數的轉化看成是十進制數到十六進制數的轉化。如下圖所示，BCD碼為54，轉化為整數后為36。



 整數轉化為BCD碼（I＿BCD）則正好相反，看成是十六進制到十進制的轉化。

（2）整數轉化為雙整數（I＿DI）　　　　　　　　　　　　　　　　　　　　

此問題需要注意的是：整數轉化為雙整數后，符號位被擴展，因?yàn)檎麛?shù)的精度小于雙整數的精度，轉化后，雙整數除了表示整數的數值所占的位外，其余空位用符號位填充。如整數45轉化為雙整數后，基二進制表示為：2#0000_0000_0000_0000_0000_0000_0010_1101，而整數－45轉化為雙整數后則為：2#1111_1111_1111_1111_1111_1111_1101_0011。

五、不要重復使用PLC輸出線圈

　　基本邏輯指令中常開接點和常閉接點，作為使能的條件，在語法上和實際編程中都可以無限次的重復使用。

　　PLC輸出線圈，作為驅動元件，在語法上是可以無限次的使用。但在實際編程中是不應該的，應該避免使用的。因?yàn)�，在重�?fù)使用的輸出線圈中只有程序中最后一個是有效的，其它都是無效的。輸出線圈具有最后優先權。

如圖1和2所示。

　　

圖1：輸出線路未重復使用　　　圖2：輸出線路未重復使用

　　1所示，輸出線圈Q0.0是單一使用，表示I0.0和I0.1兩個常開接點中任何一個閉合，輸出線圈都得電輸出。

　　圖2所示，輸出線圈Q0.0是重復使用，在網絡1和網絡2中重復使用兩次，目的和圖1所示一樣，要求I0.0和I0.1兩個常開接點中任何一個閉合，輸出線圈得電輸出。

　　首先需要肯定是圖2所示的程序在語法上是完全正確的。但是，Q0.0重復使用的輸出線圈中，真正有效的是網絡2，網絡1是多余的、無效的。也就是說，I0.0無論是閉合還是斷開，都對Q0.0不起作用，Q0.0是否得電是由I0.1決定的。

　　這是因?yàn)镻LC在一個掃描周期中，PLC輸出點的刷新是在程序執行完畢后執行的，在一個掃描周期中，即使I0.0閉

合，I0.1斷開，在PLC程序執行網絡1時，輸出點Q0.0映像存儲器為1，在執行網絡2時，輸出點Q0.0映像存儲器又變?yōu)?。程序執行完畢，PLC輸出點才執行刷新，最終輸出點Q0.0失電不輸出。同理，在一個掃描周期中，I0.0斷開，I0.1閉合，輸出點Q0.0映像存儲器最終為1，在PLC輸出點執行刷新時，輸出點得電輸出。因此，圖2所示的程序中，對Q0.0起作用的只是I0.1。

　　因此，在PLC編程時，重復使用數出線圈。盡管在語法上是正確的，但是應該避免使用的。

  幾種置位、復位的方法和比較

位置位、復位操作方法上，有好幾種方法，可以直接采用置位、復位指令，也可以采用數據傳送指令、表格填充指令，甚至可以采用移位循環指令。

這幾種方法在具體運用時，也要根據情況而定。下面用一個范例來講解他們的不同之處。要求對Q0.0～0.7、Q1.0～1.7十六位輸出進行置位、復位。

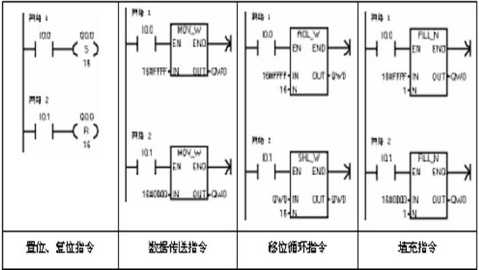

圖 幾種置位、復位的方法

在以上幾種方法中，除移位循環指令外，其他指令比較好理解。

移位循環指令的方法，置位是對16#FFFF十六位常數左循環16位，送入輸出字QW0（由Q0.0～0.7、Q1.0～1.7組成），無論16#FFFF如何循環，還是16#FFFF，16位輸出。復位采用對QW0一次掃描周期一次執行16位左移位指令，將QW0中的數據全部移出（如果是帶符號位的字，連符號位也移出），輸出復位。

在上面的方法中，直接采用置位、復位的方法不僅可以對字節、字、雙字中的位進行置位、復位操作，也可以對不成字節、字、雙字的位進行操作。而數據傳送指令、移位循環指令、填充指令只能對字節、字、雙字中的位進行置位、復位操作，其中填充指令還只能對字操作。

比如單單對Q0.0～0.6七個位輸出進行置位、復位，采用數據傳送指令、移位循環指令、填充指令是很難實現的，此時只有采用直接置位、復位指令的方法。
