AgileEAS.NET平臺對象設計器使用教程

       AgileEAS.NET平臺做為一個快速應用開發平臺，其目的為是為了提高應用軟件的生產效率，如何軟件開發的生產效率，方法是多種多樣的；使用工作簡化開發中低技術重復工作可以是一種行之有效的途徑。

       在AgileEAS.NET平臺中，我們提供了一個集數據庫設計、代碼生成、DDL定義與一體的數據實體設計器。

       在早期的AgileEAS.NET版本中包含一個代碼生成器，用于根據現在數據庫生成ORM代碼，后來的思路是想介入項目的數據庫設計環節，所以設計了這么一個數據對象設計器，提供一個數據表定義工具，在項目的數據庫設計階段(環節)，使用數據表設計工具同時定義數據庫和數據實體模型，對象設計器會生成數據庫設計文檔、數據定義語言、基于分層的數據訪問層代碼。

       在基于數據庫的應用開發項目中，數據庫設計是很一個很重要的過程，而這個過程寫數據庫設計文件是一個環節，在很多軟件公司中，都是使用Word、WPS等文字表格工具寫數據庫文檔，但是數據庫文檔與數據庫建立、程序編寫過程脫節。

       AgileEAS.NET平臺的對象設計工作，試圖在這方面進行集成，即設計器產生的模型定義即可以生成數據庫文檔、數據庫定義語句、也可以生成開發過程的代碼。

關于數據模型

       AgileEAS.NET平臺針對應用開發之中的數據對象定義、存儲和交流定義一個數據對象結構模型定義文件，數據設計器建立好的項目定義最后存儲在以.sdm為擴展名一個數據模型定義文件。

介紹

       AgileEAS.NET平臺的模型定義既為對象設計的導航定義：

       其組織結構為項目包含實體和模型兩大類，模型存儲數據對象的關系（目前不支持），實體存儲數據對象的定義，實體可以選擇按目錄組織，即如果項目中的實體很多，為了視覺和組織上的方便，建立目錄，并在目錄中創建實體，只支持一級目錄。

AgileEAS.NET系統主界面

       主窗口中共包括了5個不同的工作區：系統菜單、工具欄、功能導航欄、業務工作區、系統狀態欄，系統中的所有業務功能均可通過系功能導航欄訪問操作。

系統菜單

       對象設計器采用導航式界面樣式，系統功能由導航和菜單兩部分組成，提供文件、編輯、工具、窗口和幫助等菜單。

工具欄

       工作欄上放置了與系統菜單相關的快速工具欄，可以通過這些工具欄快速訪問相關功能模塊。

導航欄

       系統導航欄上列舉了項目中的數據對象組織機構，可以在導航欄上增加新的數據對象、刪除現在數據對象，設置項目屬性等功能。

       導航欄默認顯示在界面的左邊，如果你想讓業務工作區更大些，以便有更大的界面空間處理業務功能，你可以在進入相關的業務功能模塊后，通過系統菜單或工具欄的導航命令隱藏或顯示功能導航欄。

工作區

       工作區是系統工作區域，工作區根據導航和菜單的不同選擇與操作，將會加載不同的功能模塊，用于完成必要的任務。

狀態欄

       系統狀態欄上顯示了系統當前的處理任務及任務處理狀態，用于通知用戶，以便及時了解系統的運行情況。

關于

wps_clip_image-17230" border="0" alt="wps_clip_image-17230" src="/up/2010-9/201099224152194.png" />

       提供對當前應用程序的描述信息。包括產品名稱、版本、開發商、授權信息等。

數據解決方案

概述

       在進行設計數據對象之前，需要先規劃自己的項目以及項目中的項目組織，定義好的數據對象項目保存在硬盤上，以方便開發人員的交流和以后的修改。

新建項目

       打開文件菜單的新建或者工具條上的建新按鈕，對象設計器新建一個數據模型項目，并重置導航欄和工具區。

保存項目

       使用文件菜單中的保存或者工具條中的保存按鈕，如果項目文件已經存在于文件系統上，則直接保存文件，如果是新建項目后的第一次保存，則打開另存為對話框保持文件。

       在文件菜單中還提供了一個別存為功能，用于把設計模型保存到其他的文件之中。

打開項目

       使用文件菜單中的打開或者工具條中的打開按鈕，彈出文件打開對話框：

       選擇文件系統已經存在的項目文件并打開，系統根據模型文件重置導航欄和清空工作區：

項目設置

       在數據模型中定義了項目的一些命名空間，名稱，標題，開發語言，數據庫設定這樣的東西，在模型設計時可以能過項目參數進行修改。

       在導航欄的解決方案節點右鍵選擇“參數設定”，打開參數設定模塊：

       解決方案參數設計分項目參數和數據庫連接參數，上圖是項目參數，數據庫連接設定：

       項目名稱、項目標準、程序語言、命名空間等參數用于在生成數據訪問層代碼的過程之中用到，輸出目錄為生成的代碼、文檔、SQL腳本的輸出根目錄。

       數據庫連接參數用于從數據庫生成數據對象時連接數據庫服務器，目前支持SQL2000/2005/2008/Oracle數據庫。

數據對象定義

概述

       定義數據對象是對象設計器中最重要的工作，在對象定義信息中，存儲了程序中ORM對象所需要的對象屬性與數據庫表的字段映射信息，同時也存儲了數據庫表的定義信息。

       對象設計器設計成的模型用與生成項目的數據庫定義文件、數據庫DDL腳本以及數據訪問層的程序代碼。

對象組織

       對象設計器中提供了一個目錄的概念，即對于數據對象很多的解決方案，我們可以選擇在解決方案之中根據應用建立目錄，數據對象按目錄進行組織。

添加目錄

       在導航欄中的實體節點右鍵點開快捷菜單，選擇“新建目錄”，系統打開目錄屬性圣誕框：

       填寫目錄名稱和說明后點解“確定”按鈕，對話框關閉，新建的目錄加載到導航欄，“取消”按鈕放棄目錄的添加。

       注意：目錄名稱不能為空，也不能和現有的目錄重名。

目錄屬性

       在導航欄中的某個目錄節點右鍵點開快捷菜單，選擇“目錄屬性”，系統打開目錄屬性圣誕框：

       在目錄屬性對話框中，可以修改目錄名稱和說明，完成成點擊“確定”按鈕完成屬性修改，“取消”按鈕放棄目錄的修改。

刪除目錄

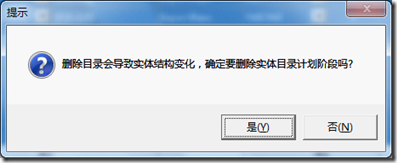

       在導航欄中的某個目錄節點右鍵點開快捷菜單，在彈出的菜單中選擇“刪除目錄”，系統會提示您是否確認刪除，點擊“是”刪除相應的目錄。

       注意：刪除目錄是系統中刪除目錄信息，不刪除目錄中的數據對象定義，原目錄的中的數據對象轉移到解決方案實體節點之下。

對象管理

       設計器中數據對象有兩個存在模型，直接位于解決方案這下，也可以依附于解決方案的目錄之中，兩種不同的方案可以混合使用，根據項目的規模進行合理構建。

添加對象

       在導航欄中的實體節點或者目錄節點右鍵點開快捷菜單，選擇“新建實體”，系統工作區打開一個新的對象定義Tab頁：

       在對象定義Tab頁中，可以完成數據對象所指向的數據庫表信息定義（數據表名及字段信息）、ORM對象定義（屬性及屬性與數據字的映射）。

刪除實體

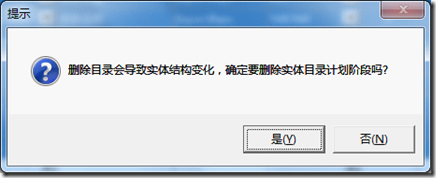

       在導航欄中的某個目錄節點右鍵點開快捷菜單，在彈出的菜單中選擇“刪除目錄”，系統會提示您是否確認刪除，點擊“是”刪除相應的目錄。

       注意：刪除目錄是系統中刪除目錄信息，不刪除目錄中的數據對象定義，原目錄的中的數據對象轉移到解決方案實體節點之下。

定義實體

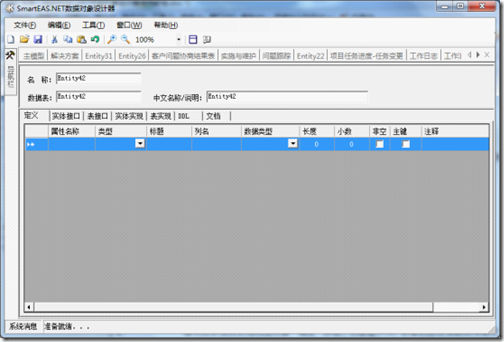

       在日常應用中，對象設計器工作的90%是由上圖的界面完成的，在這個界面中，我們完成數據對象的定義，間接的完成了數據庫的設計、ORM對象的設計。

       實體包含名稱，數據表，說明和1-N個屬性記錄，實體的名稱，數據庫，說明直接在文本框填寫。

       實體的屬性集合由下面的表格中進行填寫,增加新的屬性/列，在*標記的行中直接進行寫，刪除一條記錄時使用選中某一條，按下刪除鍵即可。

       在屬性定義中，屬性的類型（程序類型）與數據類型是聯動的，即如果在這兩個類型中任務選擇一種，另一個類型都會根據類型轉換器得到一個對應的類型，因為程序中的類型比較廣泛，而數據庫的類型比較嚴謹，所以建議的做法是設置數據類型比較準確一些。

       實體定義模塊的UI包含著7個Tab頁，最主要的是實體定義Tab頁，還附加了4個代碼Tab頁、一個數據庫腳本、一個文檔Tab頁。

四類代碼

       因為AgileEAS.NET平臺ORM系統中對實體和表進行了分別的定義，所以針對每個數據對象定義，會生成4個代碼文件，分別為表接口、表實現、實體接口、實體實現。

       在設計器環境中直接向IDE環境復制代碼，使用右鍵菜單中的全選、復制即可，也可以通過Ctrl+A、Ctrl+C實現。

DDL腳本

       針對每個數據對象定義，工具會生成一段SQL腳本，定義數據表的創建和字段，數據表和字段的注視等自描述信息也會一并寫進腳步。

       同樣，和程序代碼一樣，可以使用右鍵菜單中的全選、復制即可，也可以通過Ctrl+A、Ctrl+C實現。

文檔定義

       針對每個數據對象定義，工具都生成一段數據庫定義文檔，包含數據表名稱、說明、所有者，各數據列名稱、數據類型、是否為空、主鍵等信息。

解決方案輸出

概述

       對象設計器提供基于解決方案的代碼輸出、文檔輸出、DDL腳本輸出，可以一步生成供vs2005之上打開的數據層項目和解決方案。

輸出代碼

       通過工具菜單中的生成代碼功能打開代碼輸出對話框：

       在對話框中選擇輸入目錄，默認為在解決方案屬性中設計的輸出目錄，點擊“生成”按鈕完成解決方案的生成，輸入如下目錄結構：

       我們在VS環境中打開AgilePM解決方案：

模型修改

       對象設計器生成的代碼采用了分部類的技術方案，即同一個數據對象把生成的4個代碼文件分解成8個代碼文件，其中4個代碼文件生成與數據對象屬性定義相關，建議不做修改，文件名中帶有.Generator.cs，并且全部組織在項目的Generat文件夾中，程序代碼中有以下注釋：

//------------------------------------------------------------------------------

// <auto-generated>

//     此代碼由SmartEAS.NET/AgileEAS.NET數據模型設計工具生成。

//     運行時版本:2.0.50727.3053

//

//     對此文件的更改可能會導致不正確的行為，并且如果

//     重新生成代碼，這些更改將會丟失。

// </auto-generated>

//------------------------------------------------------------------------------

       另外4個文件用于存儲用戶自定義的數據訪問代碼，文件名不帶.Generator.cs，生成的代碼位于項目的根目錄之中。

       為什么要做這樣的設定呢，這得益長期的開發實踐，市面上有很多代碼生成工具，雖然說生成器工具可以加速開發，但是生成的代碼是絕對不會滿足復雜應用，程序員必須對生成的代碼增加新的功能或者修改，那么當數據定義模型發生改變之后，重新生成的代碼就會把程序員所做的修改覆蓋。

       采用分部類的方案進行分解之后，我們把與數據模型定義與程序員的特殊業務代碼進行了分離，當模型發生改變之后，重新生成的代碼保留了程序員的修改，只覆蓋Generat文件夾中的代碼文件。

接口驅動的數據訪問層

       AgileEAS.NET平臺一直在實踐著接口驅動的思想，同時也在建議應用開發基于接口驅動，AgileEAS.NET平臺實現一組實用并且簡單的ORM，應用開發的數據訪問層也就是基于ORM技術的數據訪問層。

       我們在應用開發中，經常會遇到同樣的產品需要運行在不同的數據庫系統之上，比臺有客戶需要運行在SQLServer之上的版本、有的需要運行在ORACLR之上的版本。

       在這種情況下，采用接口驅動的數據訪問層是一個不錯的選擇；定義一組數據訪問層接口組件及其不同數據庫類型的的數據訪問層實現組件，業務實現依賴于數據接口層而與數據實現層解耦，運行期不同的數據庫類型需求只需要修改系統的配置文件。

       有關于數據接口層的配置請參考《AgileEAS.NET平臺開發指南》，這里不在詳細說明。

       對象設計器生成的代碼默認是基于接口驅動的數據層，即解決方案中包含兩個項目，一個是數據訪問接口層，另一個是基于當前設計時環境的數據庫實現。

       在現實環境中，有些應用我們從一開始就知道他只可能應用于某種單一的數據庫環境，對于這種應用，如果還采用基于接口驅動的數據訪問層，其修改成本就會略高一些，AgileEAs.NET平臺也支持這種非接口驅動的數據層，即生成單一的數據層項目。

       在對象設計器的解決方案屬性中有一個選項“是否生成接口層”，這個選項默認是選中的，如果只是基于單一數據庫，請取消選擇，項目的輸出方案則變?yōu)椋?/p>

DDL腳本

       通過工具菜單中的生成腳本功能打開腳本輸出對話框：

       在對話框中選擇輸入文件，默認為在解決方案屬性中設計的輸出目錄之下的SqlScript\TableCreate.sql，點擊“生成”按鈕完成DDL腳本的生成，用SQL Server Management Studio打開生成的腳本文件:

文檔瀏覽

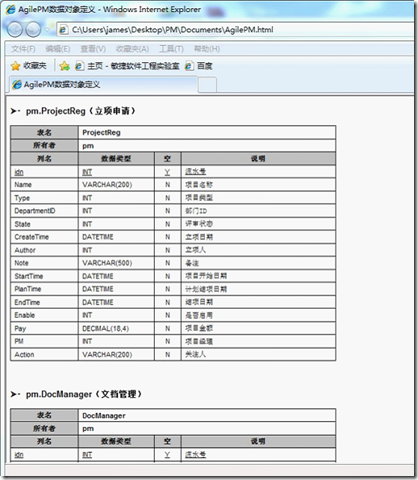

       通過在“工具”菜單中的“文檔瀏覽”即可以在工作區打開一個解決方案文檔瀏覽窗口，顯示解決方案中所有數據對象/數據表定義信息：

       開發人員可以直接復制到word、wps等字處理軟件進行編輯，也可以直接使用“工具”菜單中的輸出文件(Rtf、Excel、Html)直接輸出數據庫定義文檔：

輸出文檔

       通過在“工具”菜單中的“輸出文件(Rtf)”、“輸出文件(Excel)”、“輸出文件”打開文檔輸出對話框：

       通過“瀏覽..."按鈕選擇輸出文件或者使用默認的文件路徑，最后點擊“生成”按鈕完成數據庫文件的輸出：

       Excel格式：

       html格式：

       Rtf格式：

從數據庫生成

概述

       對象設計器不僅提供了基于原生的數據對象定義模型生成數據庫表對象的能力，同時也提供了從現在的數據庫對象反向生成數據對象定義的能力（反向生成）。

操作步驟

       通過“工具”菜單中的“從數據庫生成”功能打開數據庫連接對話框：

       選擇反向生成的源數據庫類型，填寫服務器、用戶名、密碼等信息(默認為解決方案的數據庫連接信息)，點擊“下一步”打開數據庫表、視圖選擇對話框：

       數據庫中的數據庫、視圖基于用戶/架構、數據表/視圖的組織方式，首先選擇相應的用戶/架構，再選擇要導入的數據庫表、視圖，點擊“開始”完成導入數據對象到當前模型定義：

       反向生成工具會讀取數據庫元數據定義信息如字段名稱、數據類型、長度、主鍵、是否為空、注釋等信息，生成相應的數據定義模型，開發人員需要進行修改，主要是數據對象的屬性名稱大小寫調整，默認生成的屬性為首字母大寫，以及補充數據對象、數據庫表字段的標題、注釋信息。
