Visual LISP語言可以訪問CAD的對象模型, 不僅使程序開發變得更容易，更快捷，還提供了新的LISP語言應用功能。例如，可以使用VLISP以LISP語言訪問ActiveX對象。還可以通過VLISP與其他支持ActiveX方法的Windows應用程序進行交互。

1、直接訪問ActiveX對象與標準LISP對比我們把標準Lisp和使用VLISP直接訪問ActiveX對象做一個簡單比較： 標準LISP語言：
(setq circle-entity (car (entsel)))
(setq radius (cdr (assoc 40 (entget circle-entity))))
使用VLISP直接訪問ActiveX對象
(vlax-ename->vla-object circle-entity)
(setq radius (vla-get-radius circle-object))
對比可以發現直接訪問ActiveX對象更方便直觀。從效率方面來講，直接訪問ActiveX對象避免了分配大量?jī)?nèi)存，生成冗余的列表，從而運行更快。
2、加載VLISP工程的方法 浩辰CAD2010不僅提供了與AutoCAD兼容的VLISP接口，還可以直接加載AutoCAD編譯好的VLISP工程（VLX、FAS文件），省去了移植工作的煩惱；同時也可以直接利用互聯網上提供的大量免費的VLISP工程，從而更大程度上節約設計時間。
1）、可以調用APPLOAD命令，像加載LISP文件一樣加載VLISP工程（VLX、FAS文件）。
2）、可以直接在命令行中書寫形如（load “c:\\Test.vlx”） （load “c:\\Test.fas”）的LISP語句完成加載。
3）、直接在其他程序中，像浩辰CAD發送LISP語句完成加載。

3、VLISP加載實例賤人工具箱是網上流傳很廣的CAD免費小工具，下面就以賤人工具箱5.2版為例，演示一下浩辰CAD是如何加載VLISP程序的。在工具菜單選擇加載應用程序選項，可以看到浩辰CAD2010可以支持所有的CAD二次開發程序的加載，這里選擇VLISP的程序VLX來加載賤人工具箱。

CAD賤人工具箱 V5.90 官方最新免費版 評分:

1.1

類別： 3D 制作    大�。�5.9M    語言： 中文
查看詳細信息 >>

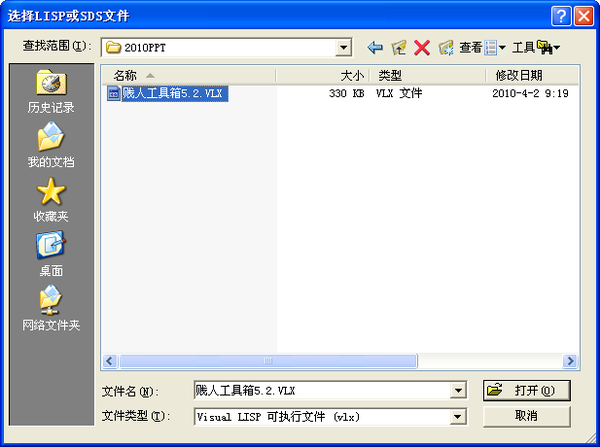

選擇賤人工具箱的程序

加載后根據命令行的提示啟動賤人工具箱
輸入Y回車，彈出賤人工具箱的界面：

賤人工具箱就可以在浩辰CAD上使用了，正因?yàn)楹瞥紺AD2010優秀的二次開發接口，類似賤人工具箱這樣本來是為AutoCAD開發的插件都可以直接在浩辰CAD2010上進行加載運行，為用戶提供了真正的便利。
VLX和FAS的直接加載運行是浩辰CAD 2010版的重大技術突破，其他同類的CAD都無法實現。當然，由于VLISP函數以及命令參數還不能與AutoCAD100%兼容，還不能保證所有的VLX或FAS程序加載后所有功能都能正常運行，我們的開發人員正在對一些常用的工具進行測試，并逐步完善VLISP與AutoCAD兼容性。
