U盤重新量產是一件很簡單的事, 但是卻看到一大堆人失敗或是繞大圈子(黑片的量產是很繁瑣的, 但是正片or白片卻是輕而易舉的)
So, 讓我來分享各位簡單的方式:
1) 先取得 ChipGenius 或是 USBView 上U盤的 SN 的資料:
2) 取得 3S 通用版量產工具:
3) 確認Disk 盤符正常:
4) 如果主控是 0xA6 or 0xA7, 那是 3S6677:
5) 如果主控是 0xBn( 那是3S669x):
6) 如果主控既不是0xA6 or 0xA7, 也不是0xBn:

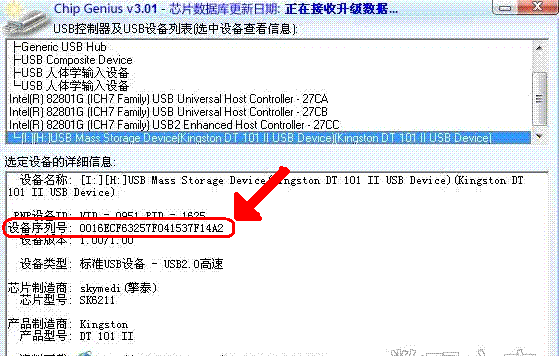

1) 先取得 ChipGenius 或是 USBView 上U盤的 SN 的資料:
不是要各位完全相信 ChipGenius 上面的資料,
但拿來當參考是 OK 的, ChipGenius 對最近的金士頓的主控判別是諸多不正確的,
像上圖的Disk 是 3S6690, 但卻被判定成 SK6211.
看設備序列號(一年半內都應是24位SN) ,
如果不是, 它就可能是仿冒的啦
VID不是 0951 or 0930 也一定是仿冒的,
那就不要浪費時間, 拆開它看主控最快

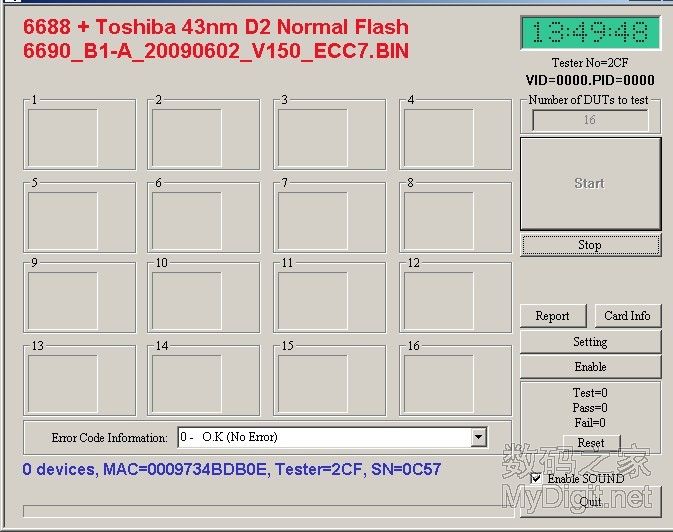

2) 取得 3S 通用版量產工具:
1) 量產工具目錄路徑不可太長
2) 量產工具目錄路徑不可有中文
隨便選一種 INI 設定檔進入 (這個目前不重要)
3) 確認Disk 盤符正常:
插上U盤, 在 1st 小Window應會出現二行
第一行: driver letter
第二行: 主控版本
*** 如果都沒出現, 確認一下, 你不是用 Win 7, 也不是 Vista, 而且Login 是 Administrator ***
*** 還是出現不了盤符, 就用短路法吧 (Flash Pin 16&17 or 29 & 30) ***
4) 如果主控是 0xA6 or 0xA7, 那是 3S6677:
那就用 3S6677 專用版, 或是通用版都可以的.
專用版: http://bbs.mydigit.cn/read.php?tid=159891
通用版: http://bbs.mydigit.cn/read.php?tid=168610 設定使用 6686 的 OK.
5) 如果主控是 0xBn( 那是3S669x):
那就用通用版.
這時, 請按下 "CardInfo" 取得上次量產的資訊, (主要是 Flash type)
---------------- Device 10------------------
MP Tool Version : V2.155
INI File Name : Test.INI
Format Date : 2010-03-22 21:50:19
Flash Part No : Toshiba 43nm D3 MLC <----- 就是要這個 (你的不一定是寫這樣)
CE-0, Flash ID=98-D5-98-B2-76-54-0B
CE-1, Flash ID=98-D5-98-B2-76-54-0B
VID : 0x0930
PID : 0x6544
Vendor Name = Kingston
Product Name = DT 101 II
Serial Number = 001CC0EC3036C021C6AE064E
Volume Label = KINGSTON
F/W Version : 0xB2 <----- 就是要這個
IC=Ax ---> 主控是 6677
IC=B0, B1 --> 主控是 6690
IC=B2, B3 --> 主控是 6691
其他的, 可能是更舊的版本, 或是其他家的主控
ISP Version : VA2.0A00
Flash R/W Timing : 25ns
注意一下, 如果 Timing 不是 25ns, 就有可能是<黑片>, 那就要選 xxxx_CM_xxxx.INI 的了
Channel : Byte Mode
Homogeneous Mode : On
HID Function : Disable
Planes(F/W) : 2
Pages/Block : 192 pages
Max Current : 100 mA
Total Blocks : 2808
Bad Blocks : 10
Capacity : 7822144 Sectors, 4004937728 Bytes
3911072 KBytes, 3819.41 MBytes, 3.73 GBytes
有了以上 2 個東東, 你應知道要選那一個 INI 設定檔了嗎 ?
(Toshiba 32nm & 43nm 是一樣的, MLC=D2, TLC=D3)
1) 先知道主控是 6690 or 6691,
2) 重進一次選 6690 or 6691 的 INI
3) 再下 CardInfo 試試,
如果還是一樣, 就下載舊的版本,
(好像很多人用 Ver 2162 去查 6690 的 cardInfo 都出了問題的)
ps: 下了 cardInfo, Disk 就暫不能使用, 要插拔後才會回復正常的
如果你真的無論如何都得不到 CardInfo, 只有 Flash ID, 那就看這篇
http://bbs.mydigit.cn/read.php?tid=168268&page=1#1727958
3樓 & 5樓, 你還是可以算出 Flash 是 MLC(D2) 或是 TLC(D3)
自認是高手再看這一小段:
D2-MLC 用: 66xx_Bx-A_20090513_V149_52B1.BIN
D3-TLC 用: 66xx_Bx-D3_20090422_V219_7CB5.BIN
IM Flash用: 66xx_Bx-IM_20090304_V405_48F4.BIN
黑片-MLC/TLC 用: 66xx_Bx-CM_20090514_V305_D042.BIN
記得 INI 要改掉以下幾項: (之前由ChipGenius得到的資料)
把這4項都填回 INI, 再量產一次即可,
不過有 CDROM 時, Chipgenius 還是不會正確判別, 因?yàn)樵瓘S出廠時是沒有 CDROM 的
ps: VID/PID 是十六進制, So INI 內要寫成 VID=0x0951 的
VID=0x0951
PID=0x1624
VENDOR_NAME="Kingston"
PRODUCT_NAME="DataTraveler G2"
SN_FORMAT=2<---- 加了才會產生24位SN的
ps: 如果你要量產CDROM, 那ChipGenius將不再會認得, 因?yàn)樗鼪](méi)有建具備CDROM的U盤資料的
退出程式, 重新再進入一次, 不會選錯吧.
### 0xB0 & 0xB1 是 TC58NC6688G1F & 3S6690, 是沒有CDROM 的, 就沒有必要再量產 ###
有網友做了6691+CDROM: 量產成功了，但是兼容性太差了，845和965主板上都不能啟動，而在梅捷MN52D上能正常啟動.
另外for Kingston 的ISP code 並沒有釋放出來. So 量產後大多速度會降下,
供各位參考要不要量產決定.
一位網友寫的教程:
U盤鋼口04275-424，chipgenius檢測為T(mén)C58NC6690G1F/SK6211 量產成功
http://bbs.mydigit.cn/read.php?tid=182819
6) 如果主控既不是0xA6 or 0xA7, 也不是0xBn:
那就用通用版.
通用版: http://bbs.mydigit.cn/read.php?tid=168610 設定使用 6686 的 OK.
6677A1(0xA1) 教程 http://bbs.mydigit.cn/read.php?tid=152127&keyword=c4225
### 如果量產過程出現問題, 一定要按下 report 把 Error mesage 貼出來 ###
最後, 提一下, 如果有人看了這篇而進行量產, 不管成功與否, 請留下個記錄
成功的, 讓大家為你拍拍手,
失敗的, 一定要按下 Report(報告),
因?yàn)槟阋拇鸢妇驮谀巧厦媪?br />
可以看到這兒的人, 表示你真的很有上進心,
So Share 你免M幣就可下載量產工具的地方
