精英945GCT-M2主板南北橋電壓維修修復

相關軟件相關文章發表評論 來源:西西整理時間:2011/5/4 21:23:28字體大小:A-A+

作者:西西點擊:195次評論:0次標簽: 精英

  • 類型:體育運動大。0KB語言:中文 評分:10.0
  • 標簽:
立即下載

此板為二修板,修的過程浪費了時間,鍵基地很多這樣沒修出來的,特發上來共享下。拿到手上電看診斷卡上復位燈常亮。

首先想到得就是看有無電壓測量了下內存的電壓正常1.8V,接著測量的就是南北橋供電了,這電壓肯定是不對的,正常情況下應為1.5V

看了下這方面的元器件,全換過。槽子也被燙壞了。南北橋電壓都不正常,其余的也就不用說了,復位燈不常亮才怪呢?南北橋電壓由RT9218與兩場管產生的

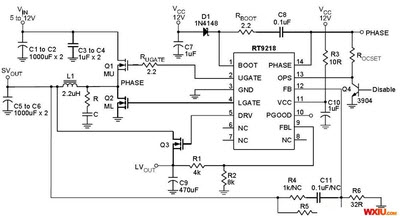

查了圖中的11PIN VCC和1PIN BOOT 電壓都是5V左右,5PIN 與VTT 1.2V的控制級相通,14PIN,2PIN電壓有2V左右,4PIN無電壓,9PIN也無電壓,但經過兩電阻與VTT1.2V相通。剛修沒一會兒,就在這時有個客戶一下子拿了兩片一摸一樣的板過來維修,兩片都有南北橋電壓的,一片是沒U電壓,一片是3.3V值小。沒電壓的換了主電壓IC就好了 ,另一片叫客戶留了下來。于是就兩片對照著修。后發現了兩個人為照成的問題。

14PIN在好板阻值很小直接與1.5V電感相通。但壞板上夜阻值很大,追線跑,在RT9218下方出現孔不通,直接拿針扎通

白色的就是接的線。后又發現別人應該在換場管的的時候不小心斷了地線的銅箔。直接就拉到旁邊的電解電容上去

搞了兩個地方后發現毛病還是依舊,電壓上不去。看來這才算是還原了原故障,真正維修應該從現在才開始。之后再測量了下,RT9218,14PIN和 2PIN電壓都變?yōu)?.6V左右。12PIN經兩電阻與1.5V電感相通。9PIN與VTT1.2V相通。與好板對照其測量阻值均正常。但感覺有點奇怪為什么還是起不來呢?既然阻值都基本上正,那就是說排除了斷線的可能性,就是哪組的電壓提供不正常導致的了。別的電壓都排除開外了,只有9PIN FBL 讓人感覺有點問題,壞板上已點電壓都沒有。于是為了證明下是不是這問題。就把好板上連接VTT1.2v和9PIN的那個電阻取掉,在進行測量發現了 VTT1.2V的電壓變?yōu)?.4幾

在測量好板上南北橋供電電壓也變?yōu)?.6V左右,RT9218那些引腳的電壓基本上跟壞板上的一樣

在測量壞板上VTT1.2V 無任何電壓VTT1.2v那管子的輸入級與1.5V是相通,斷開電阻后好板上的VTT1.2v還有0.4幾V兒壞板上的卻沒有。查到這就應該有結果了。直接把VTT1.2V那管子換掉,再上電測量南北橋供電,電壓出出來了。

上U診斷卡出現D1,這板經常性只跑D1一個代碼的,上內存接顯示器,到此維修完畢。
